안녕하세요.

오늘은 UAK 값을 갱신 및 시스템에 적용하는 방법에 대해서 알아 보겠습니다.

먼저 UAK의 개념과 만료날짜에 대해서 이해하기 위해서는 지난번에 작성한 문서를 참고바랍니다.

2022.03.09 - [IBM시스템/HMC] - [HMC] Update Access Key(UAK) 개념 및 만료날짜 확인

1. Update Access Key(UAK) 값 갱신

먼저 UAK 값을 갱신하는 방법에 대해서 알아보겠습니다.

https://www.ibm.com/servers/eserver/ess/index.wss

사이트에 접속해줍니다.

해당 사이트 접속 후 로그인을 해줍니다.

로그인 후 My entitle hardware > Update Access Key 메뉴로 들어갑니다.

add in single machine or upload a list (+버튼) 을 눌러줍니다.

화면에서 만료날짜를 확인할 시스템의 Machine Type 과 Serial Number 를 입력하고 Add 를 눌러줍니다

추가된 시스템은 2022-08-06 일자로 만료(expired) 된 것을 확인 할 수 있습니다.

해당 시스템에서 왼쪽 체크박스를 선택 후 키를 생성(Generate new Key) 해 줍니다.

UAK 값을 갱신을 완료 하여 기존 2022-08-06 에서 2022-12-31 날짜로 갱신되었고 상태가 Expired 에서 Active 상태로 변경되었습니다.

해당 장비는 IBM HWMA 계약이 2022년 12월 31일까지라서 12월 31일 까지만 갱신된 것을 확인 하실 수 있습니다.

계약이 여유가 있다면 6개월 단위로 UAK값이 갱신이 됩니다.

해당시스템을 선택 하여 갱신한 UAK 값을 [keys.txt] 텍스트 파일로 다운로드 할 수 있습니다.

2. Update Access Key(UAK) 값 시스템 적용 방법

 발급받은 UAK 값을 시스템에 적용하기 위해서는 일반적으로 HMC에서 진행하게 됩니다.

HMC 화면에서 해당 시스템을 선택 후 COD > COD기능 > [COD코드 입력] 을 클릭합니다.

위의 창이 뜨면 발급받은 UAK값을 입력해주고 확인을 눌러 줍니다.

정상적으로 등록이 됬는지 확인을 위해서는 [COD히스토리 로그 보기] 에서 확인하거나

시스템선택 후 ASM화면에서도 확인이 가능합니다.

감사합니다.

안녕하세요.

 일반적으로, HMC 장애로 인해 OS를 재설치가 필요한 경우, HMC Recovery 이미지가 들어있는 DVD나 USB를 사용하여 설치를 진행하게 됩니다.

오늘은 [HMC_Recovery_V9 R2 M950] 이미지를 Booting이 가능한 USB로 생성하는 방법을 알아보겠습니다.

 일반적으로는 Bootable USB 디바이스를 생성할때는 rufus 나 ultraiso, 이응 같은 윈도우 소프트웨어를 사용하여 Bootable USB를 생성할 수 있습니다.

 하지만, 위에 말씀드린 소프트웨어를 사용하여 요즘 설치되는 HMC버젼인 V9 R2 이상의 Recovery 디스크를 준비할 때 문제가 발생합니다. USB부팅 디스크를 만들고 확인을 하면 정상적인 파티션 유지가 되지않고 5GB 용량이 아닌 760MB정도의 용량으로 변형되는 것을 확인 하였습니다.

 이전에 출시하였던 HMC_Recovery V9 R1 이하 버젼은 모두 이미지 용량이 4GB 미만이였습니다.

그래서 일반적으로 4.7GB DVD 1장으로 이미지 굽기가 가능하였지만, 최근에 출시된 HMC_Recovery V9 R2 이상부터는 용량이 증가되어 8GB DVD로만 이미지 굽기가 가능합니다.

 이해하기 쉽게 HMC 버젼별 용량을 비교해보겠습니다.

그럼 windows에서 dd명령어를 이용하여 부팅 USB를 만드는 방법을 알아보겠습니다.

windows dd를 이용한 Bootable USB 장치 생성

1. dd for windows 소프트웨어 다운로드

 아래주소에서 사용법 확인과 파일 다운로드가 가능합니다.

 http://www.chrysocome.net/dd

2. USB 준비

 저는 8GB 용량의 USB를 준비하였고 FAT32 파일시스템으로 포멧을 진행하였습니다.

파일시스템별 특징은 찾아보시길 바랍니다.

3. windows dd를 이용한 Bootable USB 생성

 먼저 windows 상에서 cmd창으로 들어간다음 다운받은 dd파일이 있는 폴더로 들어가줍니다.

dd.exe --list 명령어로 인식된 USB정보를 확인해줍니다.

위의 명령어를 실행하면 USB에 데이터를 입력하게 됩니다. 총 [5,056,612,352] Byte 가 작성되었고 이용량은 HMC_Recovery_V9R2M950 이미지 용량과 동일한 것을 확인하시면 정상적으로 완료되었다고 생각하시면 됩니다.

감사합니다.

안녕하세요.

오늘은 IBM시스템의 UAK 개념에 대해서 알려드리겠습니다.

UAK(Update Access Key) 란?

POWER8(이상) 서버에는 시스템 펌웨어 업데이트가 시스템에 적용될 때 확인되는 UAK가 포함되어 있습니다.

UAK에는 만료 날짜가 포함되어 있고, 시스템 펌웨어 업데이트에는 릴리스 날짜가 포함되어 있습니다.

시스템 펌웨어 업데이트 적용을 시도할 때 펌웨어 업데이트 릴리스 날짜가 업데이트 액세스 키 만료 날짜를 지난 경우 업데이트가 처리되지 않습니다.

UAK값은 신규 시스템이 납품되고 3년 Warrenty 기간(정확하지않음) 동안 유효합니다.

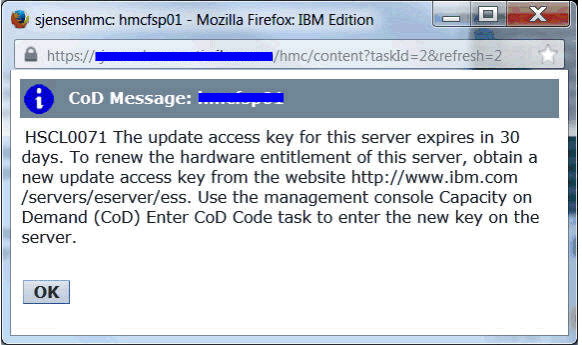

그 이후 "업데이트 액세스 키"가 만료일이 다가옴에 따라 아래 HMC 메시지 화면이 표시됩니다.

이 화면은 "액세스 키 업데이트"가 만료되기 30, 20, 10, 5, 4, 3, 2, 1일 전에 표시됩니다.

그 이후 UAK가 만료가 되면 아래와 같은 HMC 메시지 화면이 표시됩니다.

그렇다면 언제 새로운 UAK갱신 작업이 필요할까요?

시스템 펌웨어 업데이트 작업을 하기 전 만료된 업데이트 액세스 키를 교체해야 합니다

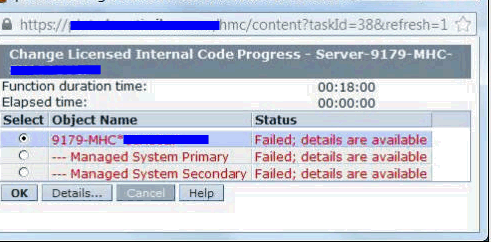

UAK값을 갱신하지 않고 시스템 펌웨어 업데이트 작업을 할경우 아래와 같은 에러가 발생합니다.

UAK(Update Access Key) 만료 날짜 확인

현재 시스템의 UAK 만료날짜를 확인하는 방법은 3가지가 있습니다.

첫번째로는 시스템이 HMC가 연결된 환경에서 ASM(Advanced System Managent)에 접속하면

UAK 만료날짜를 확인할 수 있습니다.

표시한 내용과 같이 ASM화면에서 Exp Date 날짜를 확인이 가능합니다.

두번쨰 방법으로는 HMC에 SSH로 접속한후 lslic 명령어로 확인이 가능합니다.

마지막 방법으로는 아래 주소에서 UAK만료날짜를 확인할 수 있습니다.

https://www.ibm.com/servers/eserver/ess/index.wss

해당 사이트 접속 후 로그인을 해줍니다.

로그인 후 My entitle hardware > Update Access Key 메뉴로 들어갑니다.

add in single machine or upload a list (+버튼) 을 눌러줍니다.

화면에서 만료날짜를 확인할 시스템의 Machine Type 과 Serial Number 를 입력하고 Add 를 눌러줍니다.

화면과 같이 현재 Expiration date를 확인할 수 있습니다.

다음에는 UAK키값을 갱신하는 방법에 대해서 작성하도록 하겠습니다.

감사합니다.
